Aktualisierung fuer VVDI BGA MB W164 Adapter

Ich habe wenig träumen und dann wenig mit Original VVDI EZS / EIS Kabeladapter zum Lesen auf der Bank von W164 / W251 – EZS / EIS spielen.
Da die Bedingung für das Lesen von W164 EZS-Einheit sind die gleichen wie

Von W211-W169-W209-W203 (W203 neuerer Typ ab 2003), dann aktualisiere ich
Dieser W164 EZS Kabeladapter mit Stecker für W211 EZS Typ und Stecker

Für ESL-Gerät geeignet für diese ältere EZS-Typ …
Brauche jetzt nur wie bei W164 EZS irgendeine CGW / ZGW-Einheit (wie Gateway) angeschlossen haben, kann jeder benutzt werden, in diesem Fall ist seine Funktion nur als Basis
Einfache Schnittstelle zum Umwandeln von CAN-C zu CAN-B und kann dann sein

Diese EZS-Einheiten von VVDI MB BGA-Tool auf der Bank gelesen

Überarbeiteter-aktualisierter Adapter, der wie ein Charme funktioniert

Getestet auf EZS von W211 Teilenummer A211.545.09.08 mit 1L85D auf der Platine



Getestet auf EZS von W211 Teilenummer A211.545.09.08 mit 1L85D auf der Platine

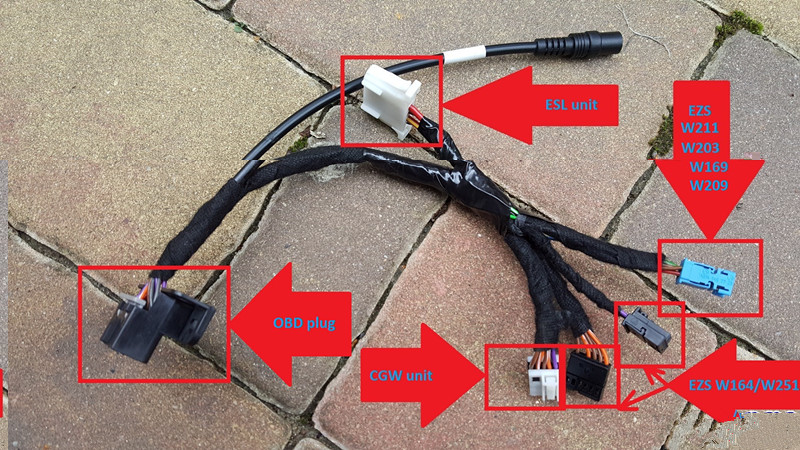

w164-and-w211-1-3

Wer dieses Upgrade auch erstellen will, gibt es verdrahten Pinbelegung von beiden EZS für info, was Kabel brauchen, um wo verbunden zu werden



8584634575-1-1

8584634575-2-2

Die oben genannten Informationen werden aus Erfahrung des realen Benutzers zitiert.
